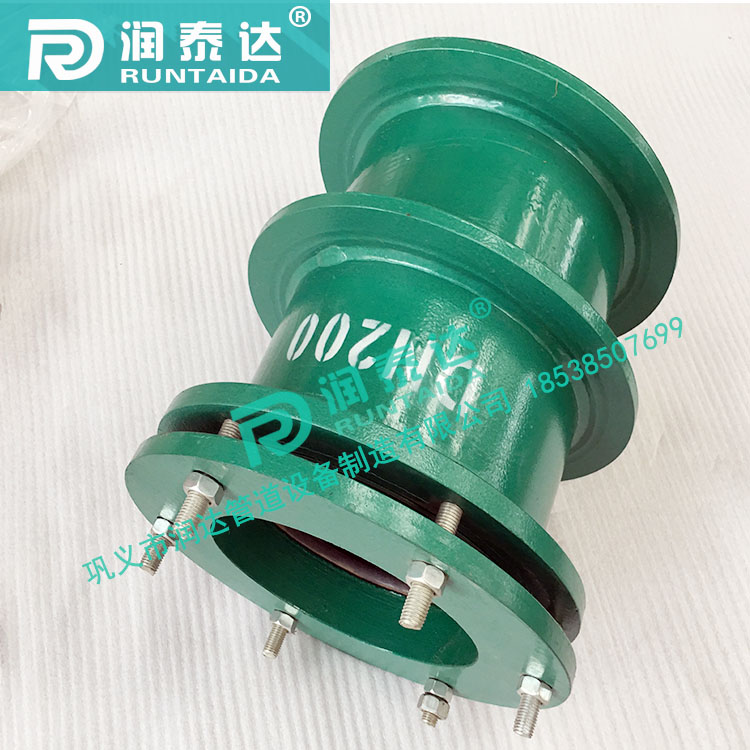

柔性防水套管图集上字母标记的含义是什么
     我们平时生产柔性防水套管时都严格按照图集上的参数来制作的，02S404图集上参数上有一些字母，今天介绍一下柔性防水套管标记De、DN、D、d、Φ的含义。
     1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
     2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
     3、D一般指管道内径。
     4、d一般指混凝土管内直径 。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
     5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，Φ可省略。中国、和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如Φ60.5×3.8。
     管径的表达方式
    1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）。
    2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）； 对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，ф可省略。
    3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
    4、塑料管材，管径宜按产品标准的方法表示。

    5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

    以上就是柔性防水套管国图集上标记字母的含义，大家可以简单的了解一下。
